电脑主板上的线怎么接图解

如下：

①PC喇叭的四芯插头，实际上只有1、4两根线，一线通常为红色，它是接在主板Speaker插针上

这在主板上有标记，通常为Speaker

在连接时，注意红线对应1的位置

②RESET接头连着机箱的RESET键，它要接到主板上RESET插针上。

③ATX结构的机箱上有一个总电源的开关接线，是个两芯的插头，它和Reset的接头一样，按下时短路，松开时开路，按一下，电脑的总电源就被接通了，再按一下就关闭

④这个三芯插头是电源指示灯的接线，使用1、3位，1线通常为绿色。在主板上，插针通常标记为Power，连接时注意绿色线对应于第一针(+)。

⑤硬盘指示灯的两芯接头，一线为红色。在主板上，这样的插针通常标着IDELED或HDLED的字样，连接时要红线对一。

介绍

主板，也叫母板，安装在计算机主机箱内，是计算机最基本也是最重要的部件之一，在整个计算机系统中扮演着举足轻重的角色

主板制造质量的高低，决定了硬件系统的稳定性

主板与CPU关系密切，每一次CPU的重大升级，必然导致主板的换代。主板是计算机硬件系统的核心，也是主机箱内面积最大的一块印刷电路板。

电脑主板线怎么插图解

主板线最主要是要把外面的电源键、重置键接好

在主板上相应的插口就是图中所指

在这些插口的旁边会标出相应的说明比如“HDD_LED”就是硬盘的指示灯，RESET就是重置键，“PWR_SW”就是电源键等等

还可以查看主板说明书，上面也有这个面板连接排针的说明

在机箱的连接上也有相应的英文

对着主板上的英文就可以把这些线接上去了

标出正负的要接对正负，没有的直接接上去就可以了，一般白色的是负，其它颜色的是正

外置USB的接法更简单

图中是主板上的usb接口

机箱上的USB接口线

看USB的接口线，是少一个接口的，对应上面的主板上的USB接口是少一针的，所以接反了，你是接不到主板上的

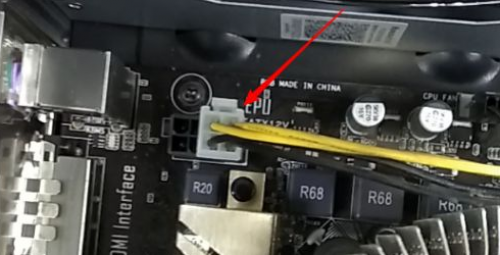

电源上还有一个四口的电源线接口

相关信息

选配置主要看参数，一般的买家，也不用很专业，看主要的几个参数就行了，主要是CPU主频、内存容量、硬盘容量、显示器尺寸、键鼠品牌、独立显卡

比如CPU看主频

硬盘最主要看容量，一般家庭机500G左右就够了

但硬盘价格相差不大，用1TB（1TB=1000GB）怎么装也不怕它满，心理上比较平衡；如果要求高点的最好看看缓存，缓存大的移动文件速度会快点，台式机机转速至少都是7200转的了，一般不用考虑

电脑的所有线怎么插

按照不同的接口插线，具体步骤如下：

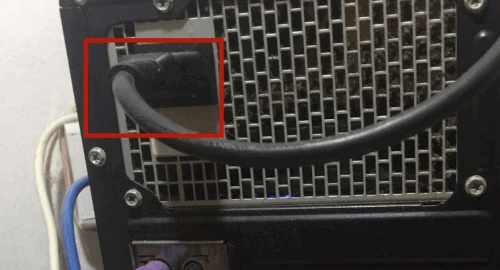

1、将电脑电源线插入下图位置。

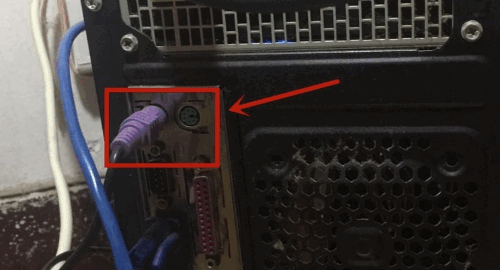

2、将圆形的键盘和鼠标线插入下图位置。

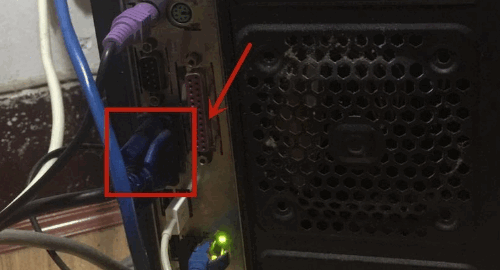

3、把显示屏的输出线插入下图位置。

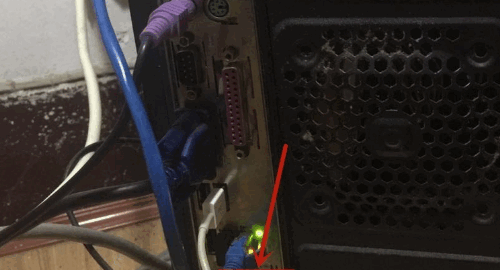

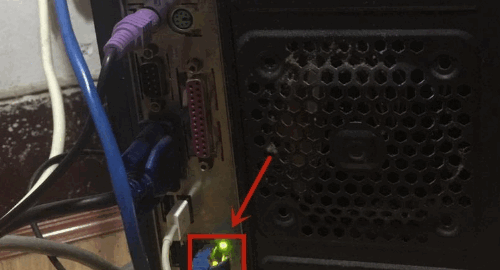

4、把电脑的网络线插入下图位置。

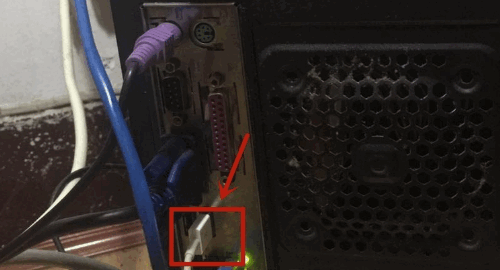

5、把USB接口的鼠标或者是键盘插入，如下图位置。

6、把电脑麦克风或者是音箱插入下图位置就可以了。

主板供电线接法图解

装过电脑的人都知道，电脑组装最难的一点就是安装主板的接口线缆，也是最需要注意的地方，因为要是接口线接错了，很可能会把电脑主板给烧毁了，所以这步是最重要的一个环节，下面我们就来详细介绍一下主板接口线缆安装图解教程

　　1.主板供电接口　　在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽(如下图)

现在主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口规划，低端的产品一般为20PIN

不论采用24PIN和20PIN，其插法都是一样的

　　为主板供电的接口采用了防呆式的规划，只有按正确的方式才能够插入

通过仔细观察也会发现在主板供电的接口上的一 面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的规划，这样规划的好处一是为防止用户反插，另一方面也可以使两个接口 更加牢固的安装在一起

　　2.处理器供电接口　　可以看到，上图的USB接口有些相似于PATA接口的规划，采用了防呆式的规划方式，大家只有以正确的方向才能够插入USB 接口，方向不正确是无法接入的，大大的提升了工作效率，同时也避免因接法不正确而烧毁主板的现象

　　5.主板上的扩展前置音频接口　　如今的主板上均提供了集成的音频芯片，并且性能上完全能够满足绝大部分用户的需要，因此我们便没有再去单独购买声卡的必要

为了方便用户的运用，现在大部分机箱除了具备前置的USB接口外，音频接口也被移植到了机箱的前面板上，为使机箱前面板的上耳机和话筒能够正常运用，我们还应该将前置的音频线与主板正确的进行连接

　　上图中便是扩展的音频接口

其中AAFP为符合AC97’音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口，这里，我们重点介绍一下前置音频接的安装方式(见下图)

　　上图为机箱前置音频插孔与主板相连接的扩展插口，前置的音频接口一般为双声道，L表示左声道，R表示右声道

其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，对应主板上的HP-L或Line out-L(视采用的音频规范不一样，如采用的是ADA音效规范，则接HP-L，下同)，HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可

电脑安装接线教程图解

　1.主板供电接口　　在主板上，我们可以看到一个长方形的插槽，这个插槽就是电源为主板提供供电的插槽(如下图)

现在主板供电的接口主要有24针与 20针两种，在中高端的主板上，一般都采用24PIN的主板供电接口规划，低端的产品一般为20PIN

不论采用24PIN和20PIN，其插法都是一样的

　　为主板供电的接口采用了防呆式的规划，只有按正确的方式才能够插入

通过仔细观察也会发现在主板供电的接口上的一 面有一个凸起的槽，而在电源的供电接口上的一面也采用了卡扣式的规划，这样规划的好处一是为防止用户反插，另一方面也可以使两个接口 更加牢固的安装在一起

　　2.处理器供电接口　　可以看到，上图的USB接口有些相似于PATA接口的规划，采用了防呆式的规划方式，大家只有以正确的方向才能够插入USB 接口，方向不正确是无法接入的，大大的提升了工作效率，同时也避免因接法不正确而烧毁主板的现象

　　5.主板上的扩展前置音频接口　　如今的主板上均提供了集成的音频芯片，并且性能上完全能够满足绝大部分用户的需要，因此我们便没有再去单独购买声卡的必要

为了方便用户的运用，现在大部分机箱除了具备前置的USB接口外，音频接口也被移植到了机箱的前面板上，为使机箱前面板的上耳机和话筒能够正常运用，我们还应该将前置的音频线与主板正确的进行连接

　　上图中便是扩展的音频接口

其中AAFP为符合AC97’音效的前置音频接口，ADH为符合ADA音效的扩展音频接口，SPDIF_OUT是同轴音频接口，这里，我们重点介绍一下前置音频接的安装方式(见下图)

　　上图为机箱前置音频插孔与主板相连接的扩展插口，前置的音频接口一般为双声道，L表示左声道，R表示右声道

其中MIC为前置的话筒接口，对应主板上的MIC，HPOUT-L为左声道输出，对应主板上的HP-L或Line out-L(视采用的音频规范不一样，如采用的是ADA音效规范，则接HP-L，下同)，HPOUT-R为右声道输出，对应主板上的HP-R或Line out-R，按照分别对应的接口依次接入即可

　　另外，在主板上我们还会发现上图中这样的接口，这也是音频接口，不过对应的是光驱背部的音频接口

在某些支持不开机听音乐的电源，我们连接此音频线后即可以利用光驱的前面板上的耳机来听音乐，不过现在这一功能并不常用，大部分机器并不支持这一功能，因此可以不用连接

　　6. 主板上机箱电源、重新启动按钮　　连接机箱上的电源键、重新启动键等是装电脑的最后一步，很多朋友对电源线的安装感到丰常头痛，接下来小编以两款主板为例，详细介绍一下电源键、重新启动键等的安装方式

　　上面两张图片中的一组插槽，便是机箱电源、重新启动等键的插槽

　　(一般情况下红色代表正极，如果不确认在安装时可以查看背部的“+/-”极标识)　　上面两张图是机箱中电源、重新启动、硬盘指示灯和机箱前置报警喇叭的接口

与主板插槽的具体安装方式，请参照下图

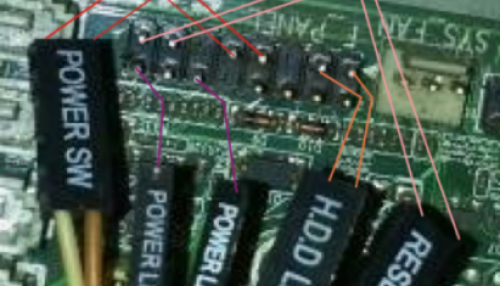

　　上图便是机箱与主板电源的连接示意图

其中，PWR SW是电源接口，对应主板上的PWR SW接口，RESET为重新启动键的接口，对应主板上的RESET插孔，上面的SPEAKER为机箱的前置报警喇叭接口，我们可以看到是四针的结构，其中红线的那条线为+5V供电线，与主板上的+5V接口相对应，其它的三针也就很容易的插入了

IDE_LED为机箱面板上硬盘工作指示灯，对应主板上的IDE_LED，剩下的PLED为电脑工作的指示灯，对应插入主板即可

需要注意的是，硬盘工作指示灯与电源指示灯分为正负极，在安装时需要注意，一般情况下红色代表正极

　　7. 主板上的散热器接口　　很多朋友对主板上的散热器接口还不是很清楚，接下来详细介绍一下

　　以上三张图片中的处理器_FAM是处理器散热器的电源接口，可以清楚的看到，现在处理器的散热器接口采用了四针规划，与其它散热器相比显著多出一针，这是因为主板提供了处理器温度监测功能，风扇可以根据处理器的温度自动调整转速

　　另外主板上还有一些CHA_FAM的插座，这些都是用来给散热器供电的，大家如果添加了散热器，可以通过这些接口来为风扇供电

另外可以看到，这些接口均采用了防呆式的规划方式，反方向根据就无法插入，因此大家在安装时可以仔细的观察一下，非常简单

　　主板上的扩展插槽，其中黑色的为PCI-E插槽，用来安装PCI-E显卡，PCI-E显卡接口参见下图　　主板 接口线缆安装图解教程 图33( 显卡的PCI-E接口)　　在较早芯片组的主板上，由于不支持PCI-E，因此还是传统的AGP 8X显卡接口，见上图中棕色的插槽

其余的为PCI插槽，用来扩展PCI设备

　　新的主板芯片组背部不提供COM接口，因此在主板上内建了COM插槽，过扩展支持对COM支持，方便老用户运用

　　主板背部的PS/2鼠标键盘、同轴音频、E-SATA、USB和8声道的音频输出接口
